Zastosowanie

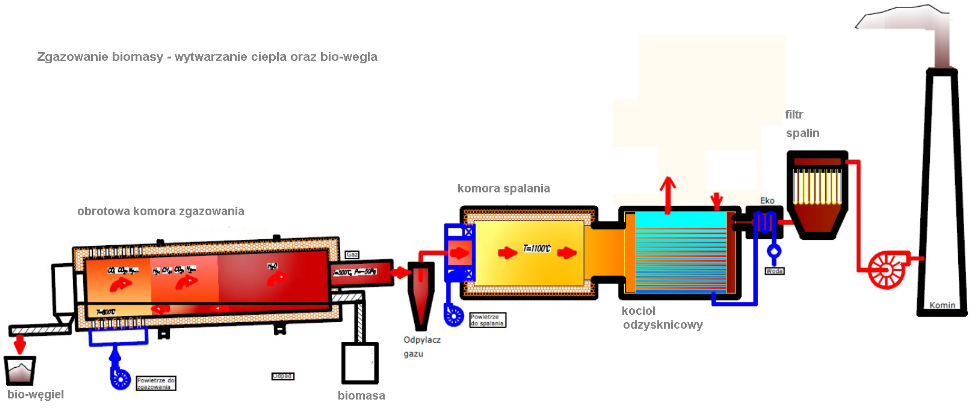

Technologia zgazowania biomasy leśnej, pozostałości pozrębowych, zrębków tartacznych, itp. w obrotowej komorze zgazowania w powiązaniu z produkcją bio-węgla. Proponowana technologia umożliwia energetyczne wykorzystanie biomasy o wilgotności do 55% bez stosowania paliwa pomocniczego. Cechą charakterystyczną zgazowania biomasy w powiązaniu z produkcją bio-węgla jest brak powstawania popiołów. Instalacja zgazowania bez odpadów po-procesowych. Prowadzenie procesu zgazowania biomasy w komorze obrotowej w atmosferze redukcyjnej zapewnia dotrzymanie standardów emisyjnych dla NO_x metodami pierwotnymi.

Dwu-etapowe odpylanie gazów procesowych pozwala uzyskać w warunkach roboczych emisję pyłów poniżej wymogów obowiązujących w standardach emisyjnych dla nowych instalacji.

Etapy odpylania gazów procesowych:

- odpylanie gazu niskokalorycznego uzyskanego ze zgazowania biomasy na filtrze wstępnego odpylania.

- odpylanie spalin z wykorzystaniem filtra ceramicznego o wysokiej skuteczności odpylania w zakresie PM2,5 i PM10.

Główne korzyści wynikające z zastosowania proponowanego rozwiązania:

- wysokosprawne wytwarzanie ciepła grzewczego i energii elektrycznej,

- możliwość wykorzystania pozostałości pozrębowych nie nadającej się do spalania w kotłach spalania biomasy ( zgazowania – atmosfera redukcyjna )

- dotrzymanie standardów emisyjnych dla NO_x metodami pierwotnymi dla standardów emisyjnych obowiązujących dla nowych instalacji

- dwu-etapowy proces odpylania – zwiększenie skuteczności odpylania

- zastosowanie filtra ceramicznego na odpylaniu spalin co gwarantuje wysoką skuteczności odpylania w zakresie PM2,5 i PM10, niespotykaną w standardowych rozwiązaniach z wykorzystaniem filtrów workowych lub

elektrofiltrów

- wytwarzanie bio-węgla

- ograniczone zagrożenie pożarowe: brak oleju termalnego. Brak ryzyka płomienia wstecznego, które występuje przy zasypie biomasy do kotła biomasowego

Technologia zgazowania biomasy w komorze obrotowej a następnie spalanie gazu niskokalorycznego w komorze spalania zapewnia dotrzymanie standardów emisyjnych dla NO_x metodami pierwotnymi dla standardów emisyjnych obowiązujących dla nowych instalacji. Nie jest wymagane stosowanie specjalistycznej instalacji odazotowania typu SNCR.

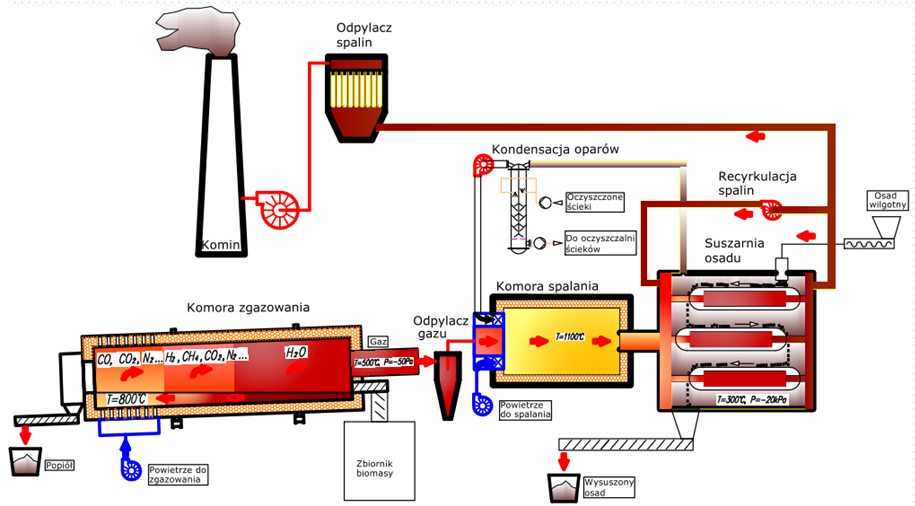

Suszenie osadów z uzyciem biomasy jako paliwa

Źródłem ciepła do suszenia może być zgazowanie leśnej lub rolniczej biomasy odpadowej o wilgotności do 50%

Wysuszony osad może być zakwalifikowany jako paliwo odnawialne (zgodnie z Dyrektywą 2009/28/WE z 23.04.2009 – t.zw. Dyrektywa „RED” )

Koszty suszenia ok. 3-krotnie niższe niż przy użyciu gazu ziemnego

Suszenie osadów w suszarce przeponowej z kondensacją oparów i zwrotem kondensatu do oczyszczalni

Zawrócenie ciepła kondensacji do procesu technologicznego oczyszczalni

Przykład:

Odparowanie 780 kg/h wody wymaga ok. 700 kW mocy cieplnej – ok. 2,5 GJ/h

Kondensacja oparów z suszarni pozwala odzyskać prawie całe ciepło zużyte na odparowanie wody

Niskotemperaturowe ciepło odzyskane z kondensacji oparów w całości nadaje się do wykorzystania w procesie technologicznym oczyszczalni

W całościowym rachunku oczyszczalni, ciepło zużyte na wysuszenie osadów jest wykorzystane dwukrotnie

Istotne jest, aby instalacja była zlokalizowana na terenie oczyszczalni – tylko taka lokalizacja daje możliwość dwukrotnego wykorzystania ciepła procesowego

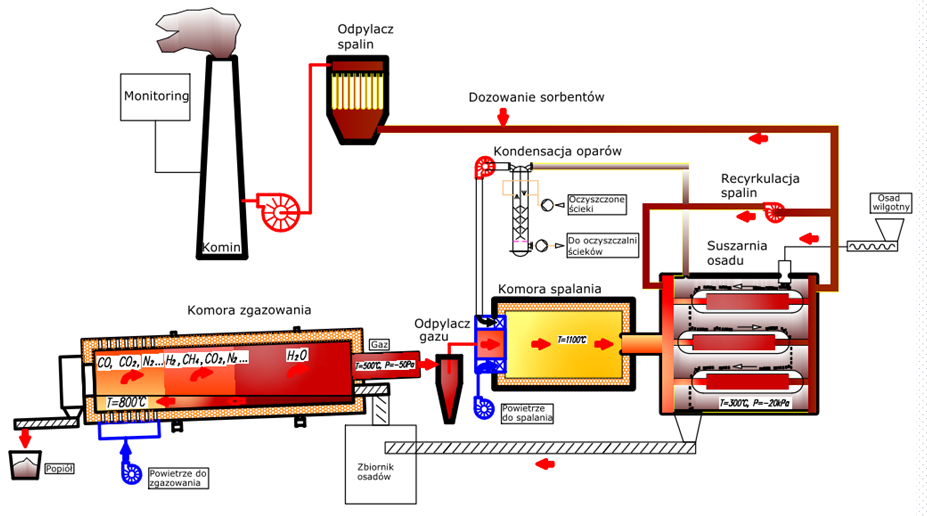

Spopielanie osadów ściekowych w instalacji „odpadowej”

> Redukcja masy w stosunku do osadu po odwodnieniu mechanicznym ok. 20-krotna

> Koszty eksploatacyjne spopielania niższe niż suszenia przy użyciu gazu ziemnego

> Podsuszanie osadów w suszarce przeponowej z kondensacją oparów i zwrotem kondensatu do oczyszczalni

> Zawrócenie ciepła kondensacji do procesu technologicznego oczyszczalni

> Wyższy koszt inwestycyjny, z uwagi na konieczność zastosowania instalacji oczyszczania spalin i ciągłego monitoringu spalin

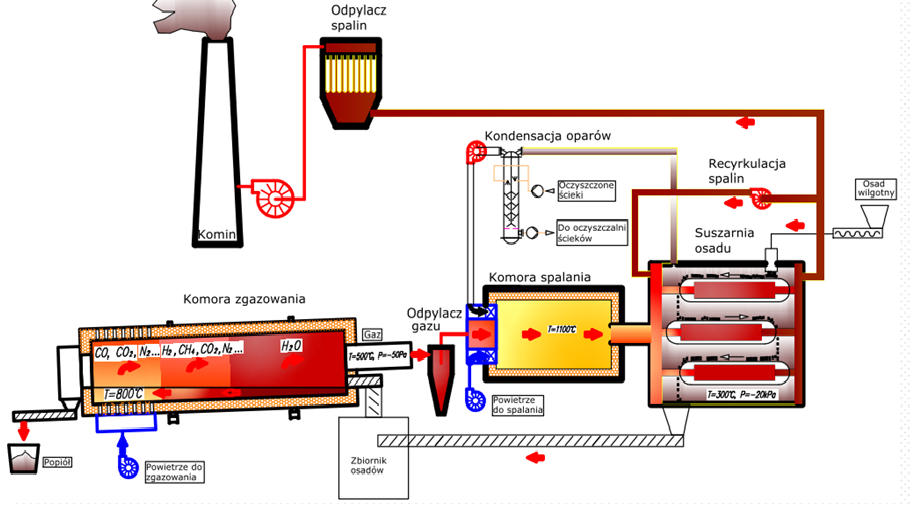

Spalanie gazu procesowego ze zgazowania osadów po oczyszczeniu, gwarantującym emisje nie wyższe niż przy spalaniu gazu ziemnego

> Spalanie gazu procesowego ze zgazowania osadów po oczyszczeniu, gwarantującym emisje nie wyższe niż przy spalaniu gazu ziemnego

(Dyrektywa 2010/75/UE z 24.11.2010)

> Niepotrzebna instalacja oczyszczania spalin i monitoring spalin

> Nie powstają odpady niebezpieczne

> Procedura uzyskiwania pozwoleń środowiskowych prosta – nie ma ryzyka oporu społecznego

> Koszty eksploatacyjne spopielania niższe niż suszenia przy użyciu gazu ziemnego

> Podsuszanie osadów w suszarce przeponowej z kondensacją oparów i zwrotem kondensatu do oczyszczalni

> Zawrócenie ciepła kondensacji do procesu technologicznego oczyszczalni

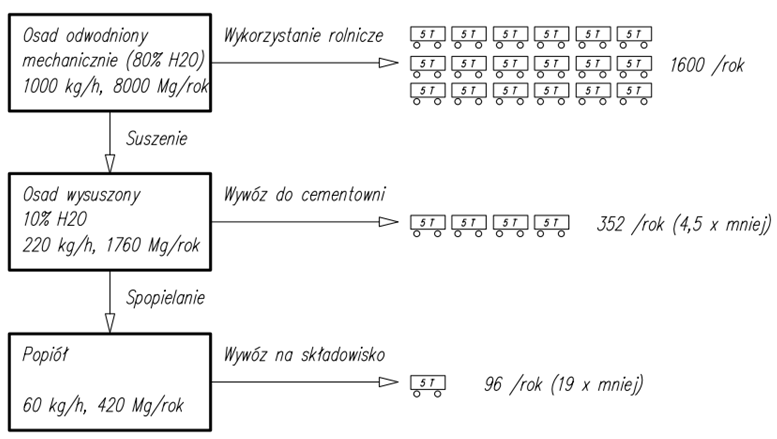

Przykład

Oczyszczalnia ścieków 120 000 RLM
